自力式減壓閥作業原理是什么

標簽：減壓閥 2020-07-27 點擊 : 1577

自力式壓力調理閥無需外加動力，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩頭的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等長處，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

自力式減壓閥執行機構有薄膜式、活塞式二種，作用型式有減壓用閥后壓力調理型和泄壓用閥前壓力調節型，現在以減壓用閥后調理型為例闡明其工作原理：

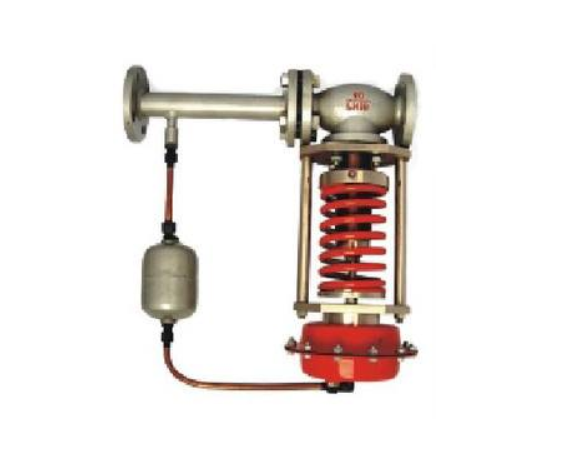

自力式減壓閥

閥后調節型自力式減壓閥類似于安全閥，當閥后的介質有壓力要求時，我們將閥門的繃簧整定在該值上。減壓閥出廠時，調理繃簧處于未壓縮狀況,此刻主閥瓣和付閥瓣處于封閉狀況,使用時按順時針轉動調理螺釘,壓縮調理繃簧,使膜瓣移頂開付閥瓣,介質由a孔通過付閥座到b孔進入活塞上方,活塞在介質壓力的作用下,向下移動推進主閥瓣離開主閥座,使介質流向閥后.同時由c孔進入膜片下方,當閥后壓力超過調定壓力時,推進膜片上移壓縮調理繃簧,付閥瓣隨之向封閉方向移動,使流入活塞上方的介質減小,壓力也隨之下降,此刻的主閥瓣在主閥瓣繃簧力的推進上下移,使主閥瓣與主閥座的空隙減小,介質流量也隨之減小,使閥后壓力也隨之下降到新的平衡,反之當閥后壓力低于調定壓力時,主閥瓣與主閥座的空隙加大,介質流量也隨之添加,使閥后壓力也隨之增高到達新的平衡。
